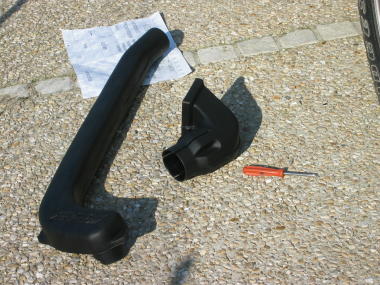

Cette première partie va vous décrire l'installation de la partie extérieure du Snorkel AIRFLOW

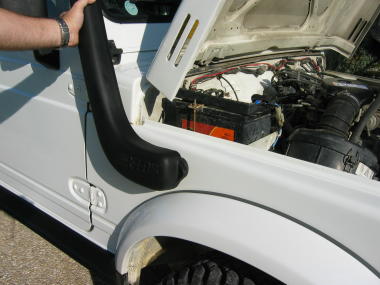

On positionne le Snorkel sur l'aile après avoir déposé le rappel du clignotant.

Le gabarit fournit, je n'ai pas réussit à l'utiliser...

Je décide de positionner le Snorkel en face du trou du support de batterie.

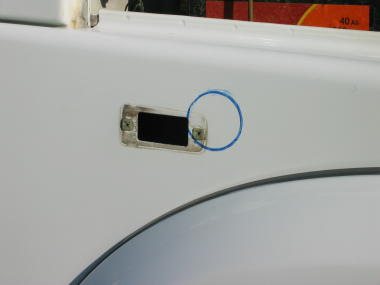

Marquage au feutre.

Ce marquage est plus petit que le trou final.

Cela laissera de la marge pour décaler si besoin.

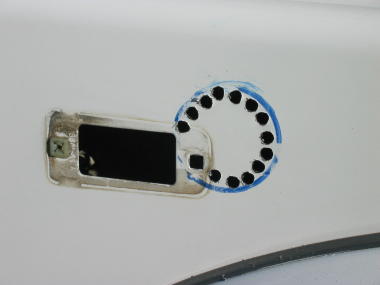

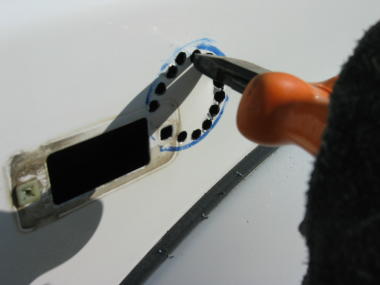

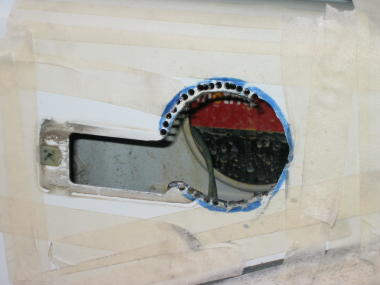

Une série de trous de 6.

C'est vrai que ça fait peur...

Il faut prendre soin de masquer l'aile

Un coup de pince pour enlever le tout...

Il faut prendre soin de masquer l'aile

Et voilà, l'aile est percée...

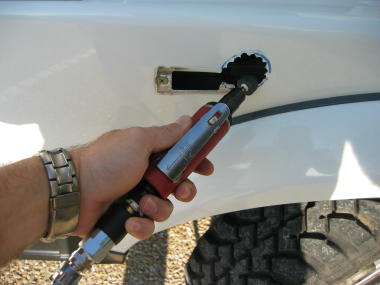

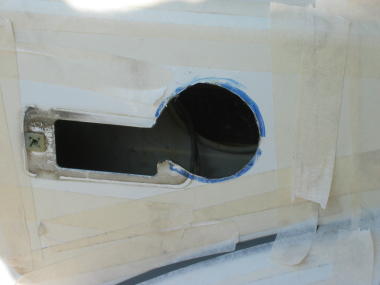

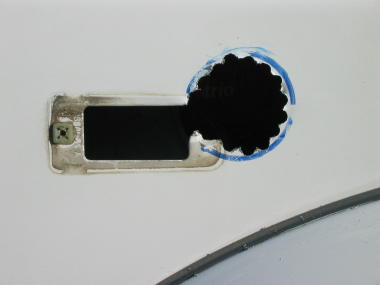

A la lime, ou avec du matériel électrique ( ou comme ici pneumatique ), on nettoie le tout.

Il faut prendre soin de masquer l'aile

C'est pas mal.

On voit en arrière plan le trou dans l'a partie intérieure de l'aile.

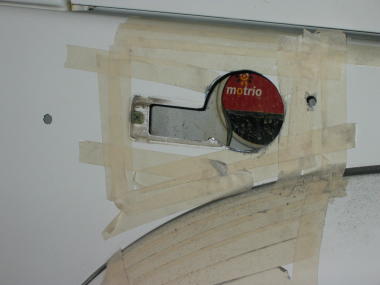

L'aile est masquée

Je cherche quelque chose de rond et du diamètre du trou final.

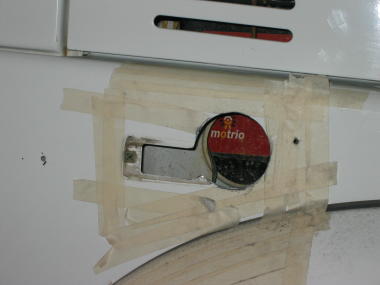

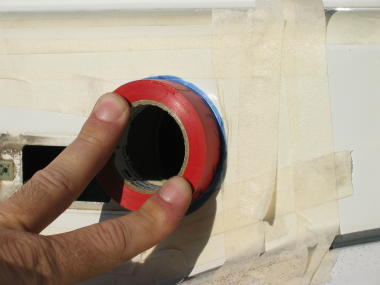

Par chance, un rouleau de scotch correspond.

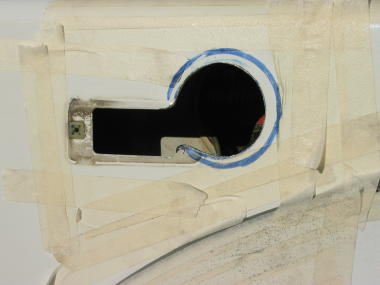

Je trace une dernière fois...

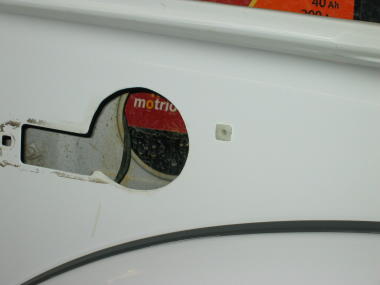

On constate que j'ai légèrement décalé pour être en face du trou à l'intérieur de l'aile.

Série de petits trous et meulage.

On fini par ajuster à la lime.

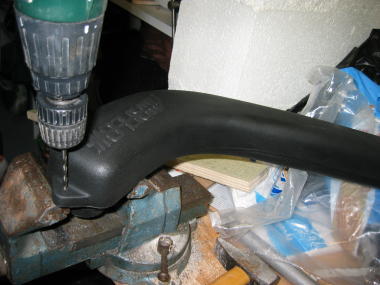

On perce les trous pour les vis qui vont tenir le Snorkel.

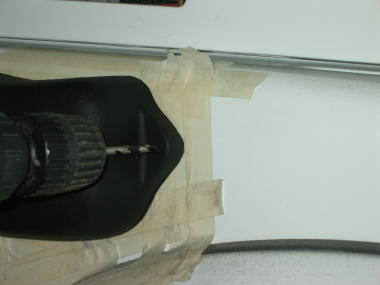

On se sert du Snorkel comme gabarit pour percer l'aile.

Et voilà le travail.

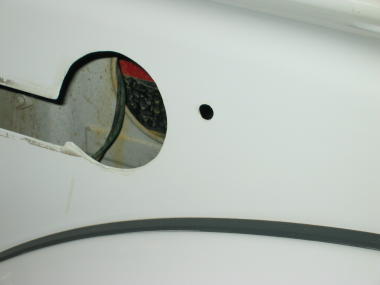

Les deux trous sont positionnés.

Perçage au diamètre 8 pour mettre des chevilles.

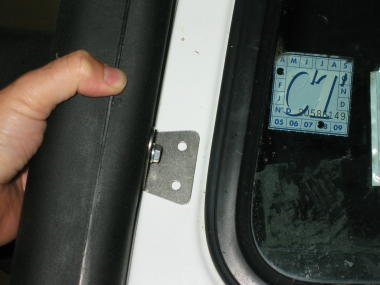

On positionne le Snorkel pour repérer les trous sur le montant du pare-brise.

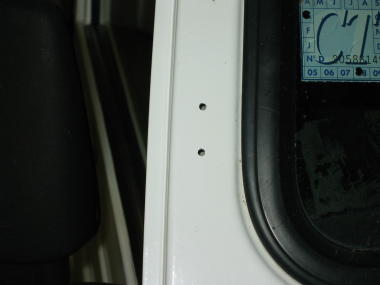

Deux petits perçages pour aider les vis auto-taraudeuses.

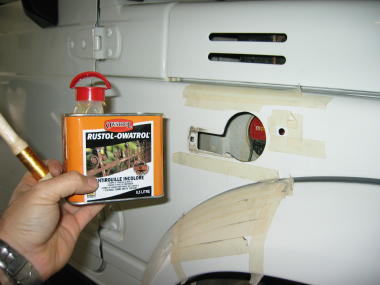

Maintenant, on passe de l'antirouille au niveau de l'aile et du montant du pare-brise.

Le lendemain, une petite couche de peinture, cela ne fait pas de mal.

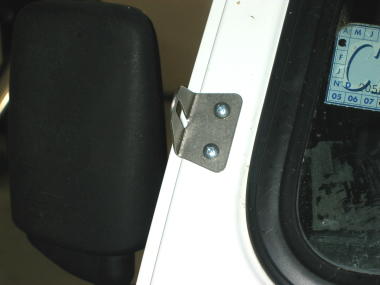

Mise en place de la fixation sur le montant du pare-brise.

On remet de l'antirouille sur les vis.

Je mets en place les chevilles.

Puis, je présente le Snorkel.

Je pose les deux vis sur l'aile , puis la vis au niveau du montant du pare-brise.

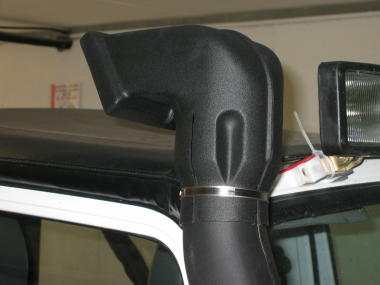

Dernière étape, pose de la partie supérieure du Snorkel.

Elle est standard, moralité, elle fait un peu grosse pour le petit Samurai.

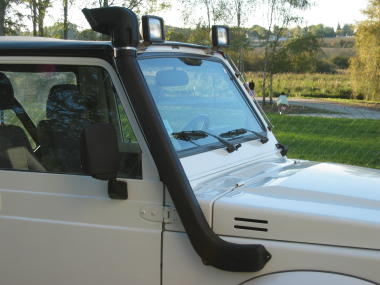

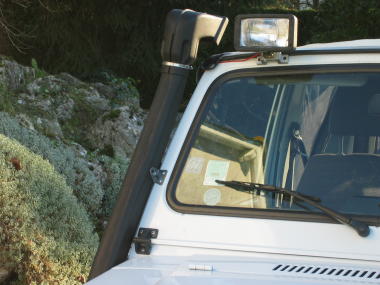

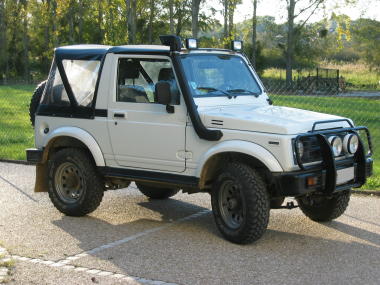

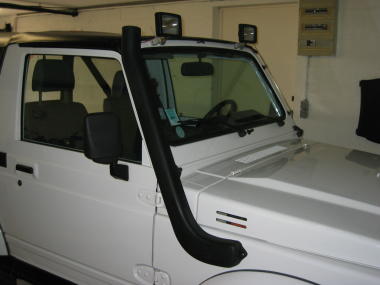

Voilà ce que ça donne coté droit.

Quand on se rapproche, c'est très propre.

C'est vrai que ce n'est pas mal fait...

Je l'ai fait suivre au plus juste le montant du pare-brise.

Du coup, le Snorkel est un peu décollé dans sa partie inférieure au niveau de l'aile.

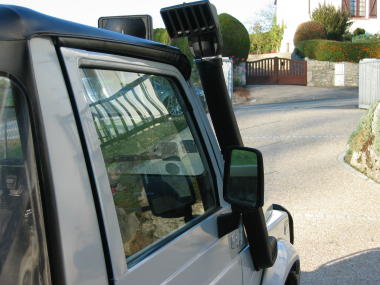

Par contre, il ne me génère aucun angle mort. C'est ce que je voulais.

De face au niveau du pare-brise.

Maintenant, il ne reste plus qu'à s'occuper de la partie cachée du Snorkel.

Gros travail en perspective
