Montage de deux Oscars ''plus''
J'ai décidé d'améliorer l'éclairage d'origine du Sam.
Dans les chemins, vu ma vitesse de progression, je n'ai pas besoin de voir très loin, mais sur les cotés et devant. Pour bénéficier d'un faisceau d'éclairage large, je me suis orienté vers des antibrouillards.

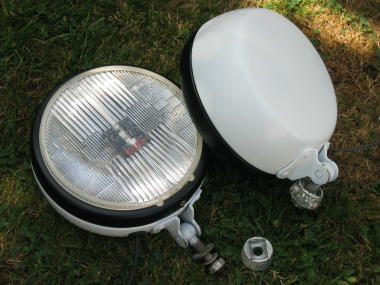

Achetés 40 Euros sur internet, il s'agit de deux Oscars plus, qui après peintures, ont fière allure. |
![]() |
![]() |

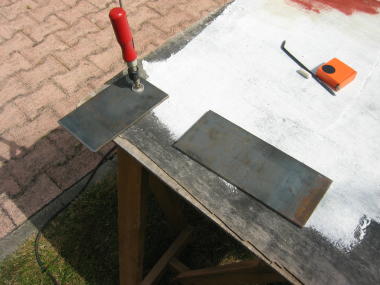

Dans un premier temps, dans de la tôle de 6mm, je découpe les futurs supports qui seront soudés sur le pare-buffle. |
Ils commencent à prendre forme. |
![]() |
![]() |

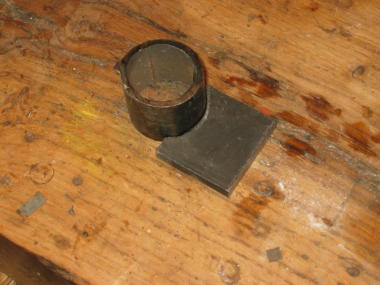

Pour éviter toute vibration, un renfort va prendre place sous la plaque. Pour lui donner la forme, j'ai utilisé comme guide un bout de tube du même diamètre que ceux du pare-buffle. |

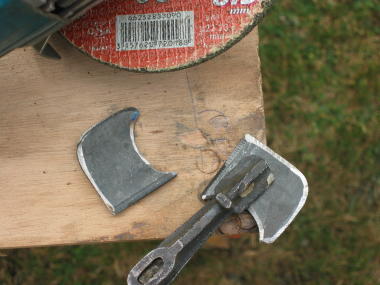

Du travail à la disqueuse. |
![]() |
![]() |

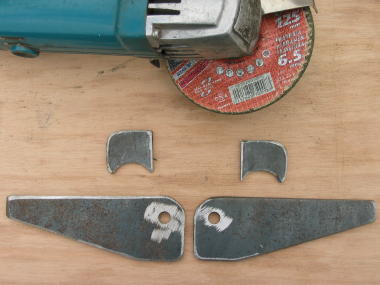

Voici le résultat. Les pièces sont finies, il ne reste plus qu'à les souder. |

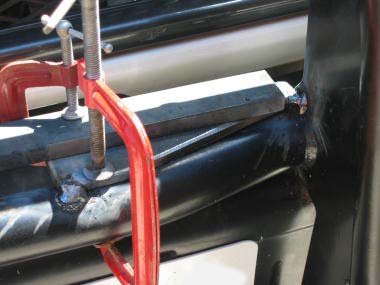

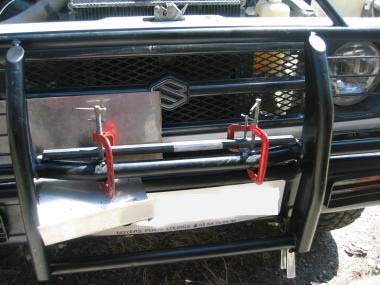

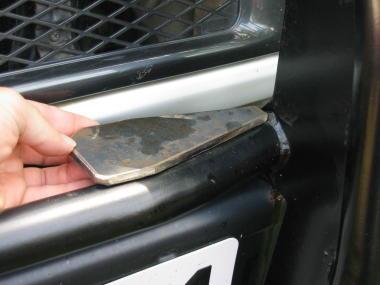

Dans un premier temps, mise en place et serrage en position directement sur le Sam. Mise en place de plaques de protection pour la soudure. Penser à débrancher batterie et dans le doute l'alternateur. |
![]() |
![]() |

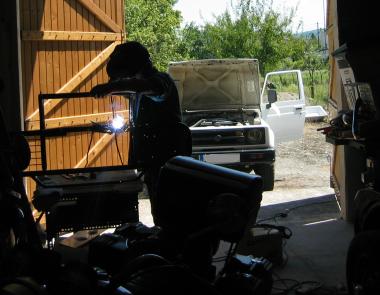

Le pointage est fini, on peut enlever le bridage et procéder à la soudure. |
Pour cela, il faut le déposer, c'est bien plus facile. |
![]() |
![]() |

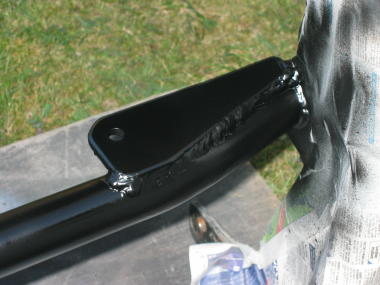

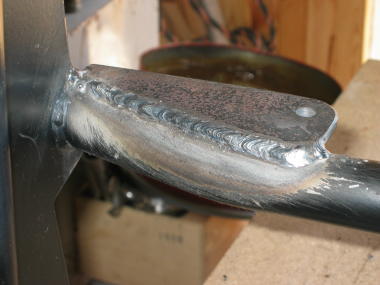

La soudure est finie. |

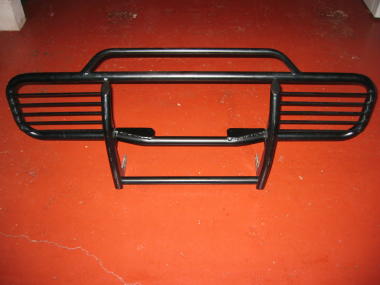

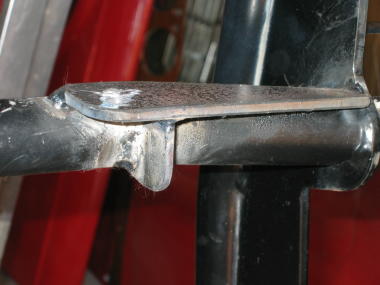

Le renfort est en place. Cela ne risque pas de bouger... |
![]() |
![]() |
Maintenant, mise en peinture. Après un ponçage dans les règles, localisé au niveau du tube central, on masque et on passe l'apprêt.
|

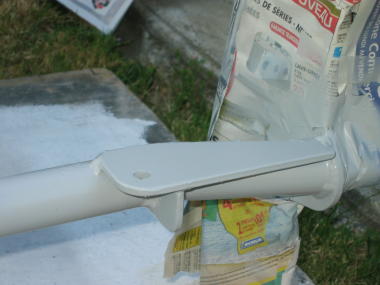

C'est un produit en bombe acheté chez Leclerc. Il se passe très bien et tire très vite. |
![]() |
![]() |
Après une heure de séchage, passage en peinture. Noir mat en bombe, toujours de chez Leclerc. |
Le résultat est très satisfaisant !! |
![]() |
![]() |

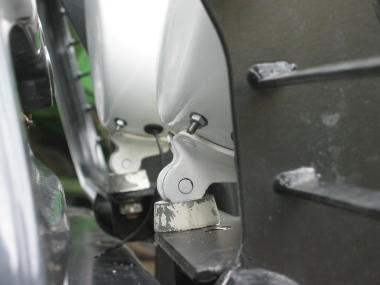

Il ne reste plus qu'à monter les deux Oscars. Ils ne risquent pas de vibrer. |

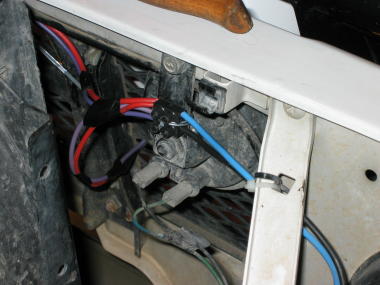

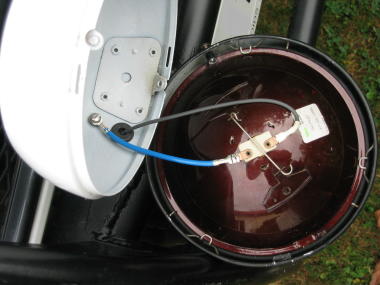

Maintenant, l'heure est au câblage. Je perce à 6mm, et je mets une vis dans la coque pour refaire une masse. ( Fil bleu ) |
![]() |
![]() |
Voilà ce que cela donne de derrière. |

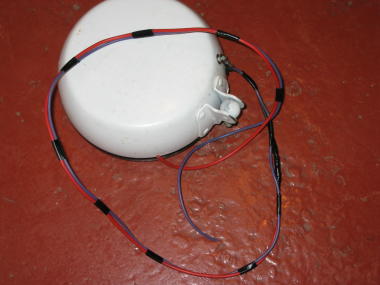

Je tire pour chaque projecteur un fil de masse et un fil d'alimentation. |
![]() |
![]() |

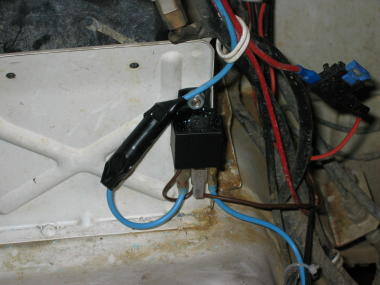

J'utilise un relais 30 A.
Alimentation branchée en direct sur le + de la batterie. ( avec un fusible ... )
La commande est directement alimentée, l'interrupteur coupera la masse de celle-ci. Ceci permet de ne tirer qu'un fil vers l'habitacle du Sam. |

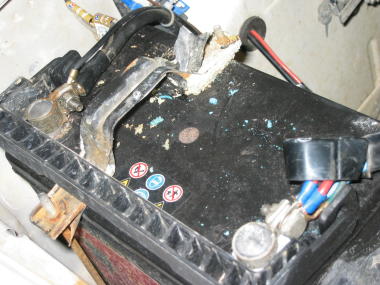

Relais et porte fusible sont fixés sur le devant de la batterie. |
![]() |
![]() |
Sur le support du klaxon, un bornier permet d'alimenter les deux Oscars. |
Reste à faire passer les fils.

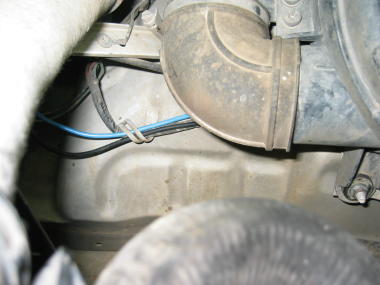

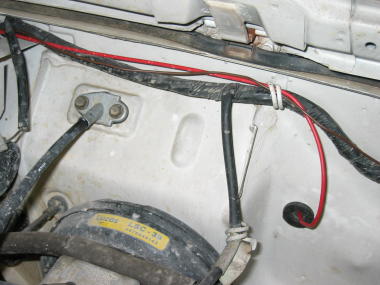

Sous le filtre à air, avec le faisceau électrique avant. |
|
|
Le tout est branché en direct sur la batterie. |
Il ne reste plus qu'à passer le fil de la commande.
Il suit le faisceau pour rentrer dans l'habitacle. |
![]() |
![]() |

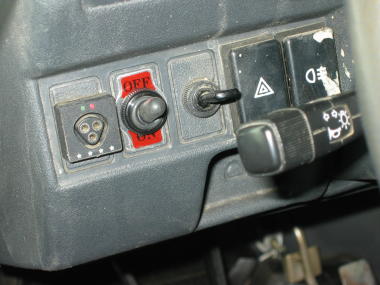

Avec un bel interrupteur.
Rappel : il coupe la masse de la bobine du relais.
Un sel fil dans l'habitacle. |
Et voilà le travail.
Franchement, les Oscars sont bien plus efficaces que les projecteurs à bas prix montés sur le pare-brise.
Il n'y a pas photo, c'est du beau matos, je vais sans doute remplacer les projecteurs par des CIBIE.
Au fait, ça éclaire super bien, pas la peine de passer en 100 W... |
![]() |
