En prévision d'une randonnée de nuit , j'ai décidé d'installer un éclairage supplémentaire, car les codes d'origines sont un peu justes.

Une situation de choix s'offre sur le Samurai : le haut du pare-brise.

En effet, il existe deux patins en plastique permettant de baisser le pare-brise et de le poser sur le capot.

L'idée est de remplacer ces patins par des supports de phares.

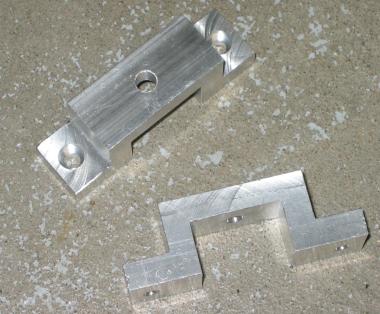

Les supports sont fabriqués en aluminium.

La forme est basique, car le besoin est urgent.

Usinés dans du carré de 30x30 et 90 de long.

Seul l'entraxe de 74 mm entre les trous lamés est important, car il garanti le montage sur le pare-brise.

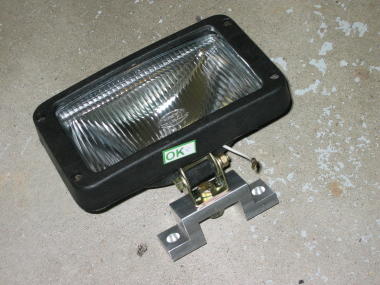

Les projecteurs ont été achetés sur internet. C'est du bas de gamme, mais la parabole est métallique.

La vitre tient pas 4 vis, et il y a un joint qui en fait le tour.

Ils ne sont pas trop gros, ni trop lourds.

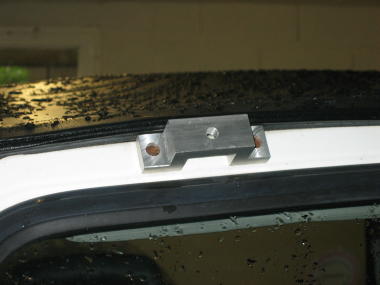

Un support en position sur le haut du pare-brise.

Le premier projecteur est en place.

Puis l'autre.

Puis le câblage :

Départ de la batterie en 2,5cm² avec porte fusible 25A ( prévision d'ampoules 100 W ).

Passage du fil par un trou bouché par un capuchon plastique à coté du maître cylindre.

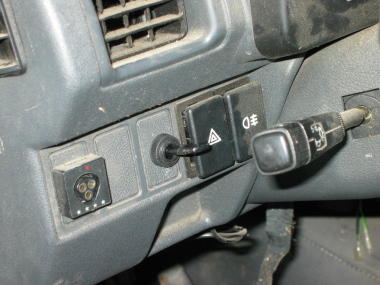

Perçage d'un trou de 12 mm pour la mise en place de l'interrupteur.

Câblage du relais.

Arrivée de la ligne « puissance » de la batterie.

Reprise alimentation vers interrupteur

Retour de l'interrupteur sur la commande du relais

Départ vers masse de la commande

Puis deux départs, un pour chaque projecteur ( un seul sur la photo )

L'alimentation de chaque projecteur remonte de chaque coté du pare-brise, et passe dans le trou laissé par la bâche au dessus des portes.

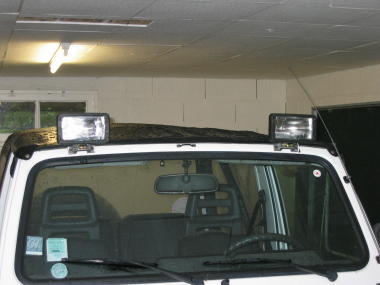

Voilà le résultat.

Les projecteurs sont indépendants du reste de l'éclairage de la voiture. Ils peuvent être allumés même sans le contact.

Après réglage « et même avec les mauvaises ampoules d'origine », l'efficacité est surprenante.
